一、前言

随着城市建设不断推进,地下空间开发步伐加快,地下停车场已是大部分建筑的标配。很多地下空间都存在运营商信号覆盖不到位的情况,造成了通信信号盲区。尤其在遇到灾害场景时,地下空间供电系统被破坏,运营商用于室内信号覆盖的室分基站被破坏,地下空间基于公网的通信,无法保障救援队伍通信需求。通常需要采用便携的专网通信设备保障地下空间应急救援通信需求。

无线信号主要通过空气传播,地下停车场封闭性较高,防空标准的混凝土、安全门、通风管道及停车场大量的汽车,存在大量的金属介质,会对信号产生反射或折射,对于无线信号的传输有着不小的衰弱作用。传统的应急通信装备,在地下停车场环境存在通信距离短,通信质量不稳定等特点,难以满足地下空间全区域覆盖需求。

本次评测选择南京市江宁区太阳城地下车库,用于验证海能达自组网解决方案在复杂地下空间音视频通信保障的能力。21世纪太阳城是南京面积最大的主题乐园购物中心!20万平米商业面积,9万平米商业停车楼 ,2500个机动车停车位

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

太阳城外观

车库情况:地下车库有两层,B1车库、商场两用,车库以住宅用户为主;B2全部是车库,分商场和住宅

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

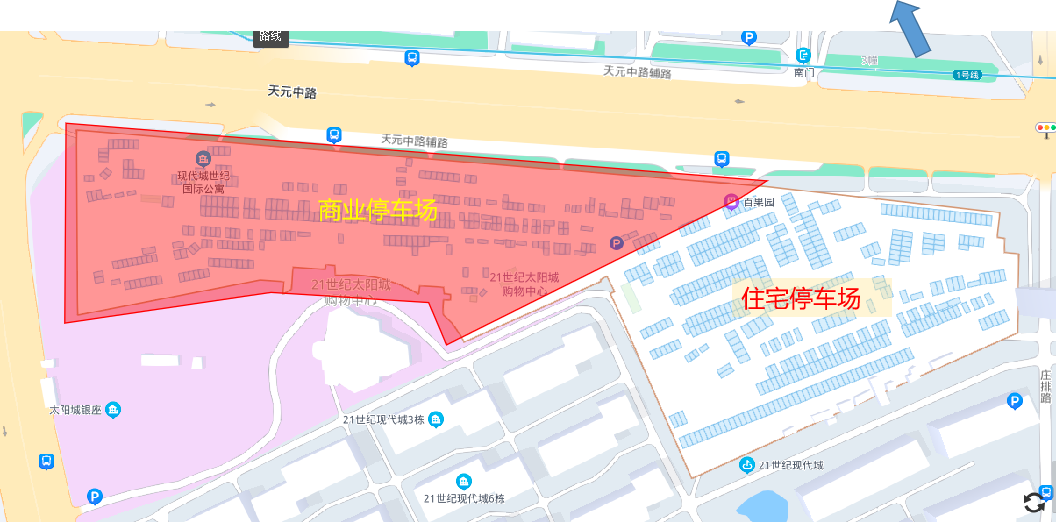

B1停车场

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

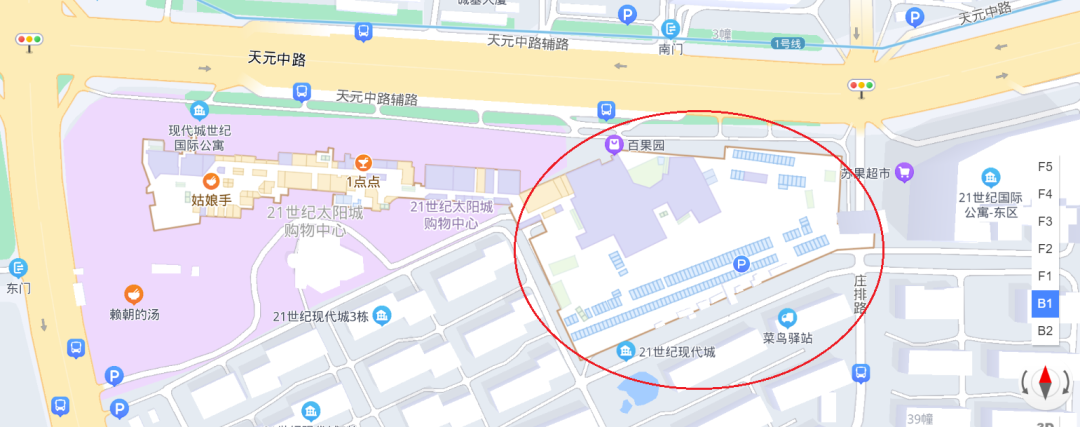

B2停车场

本次评测以B2停车场场景为主,规划三个场景:商业停车场iMesh-3800P全域覆盖测试、PNE380单兵突进演练、地面到地下B2通信测试。

二、设备介绍与指挥中心部署

本次测试准备的装备有:1台三屏指挥箱E-center、2台宽带自组网背负台iMesh-3800P、2台数字无线自组网转发台E-pack100、2台宽带自组网对讲机PNE380、2台专业数字对讲机PD780、1台多模智能对讲机PDC680

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

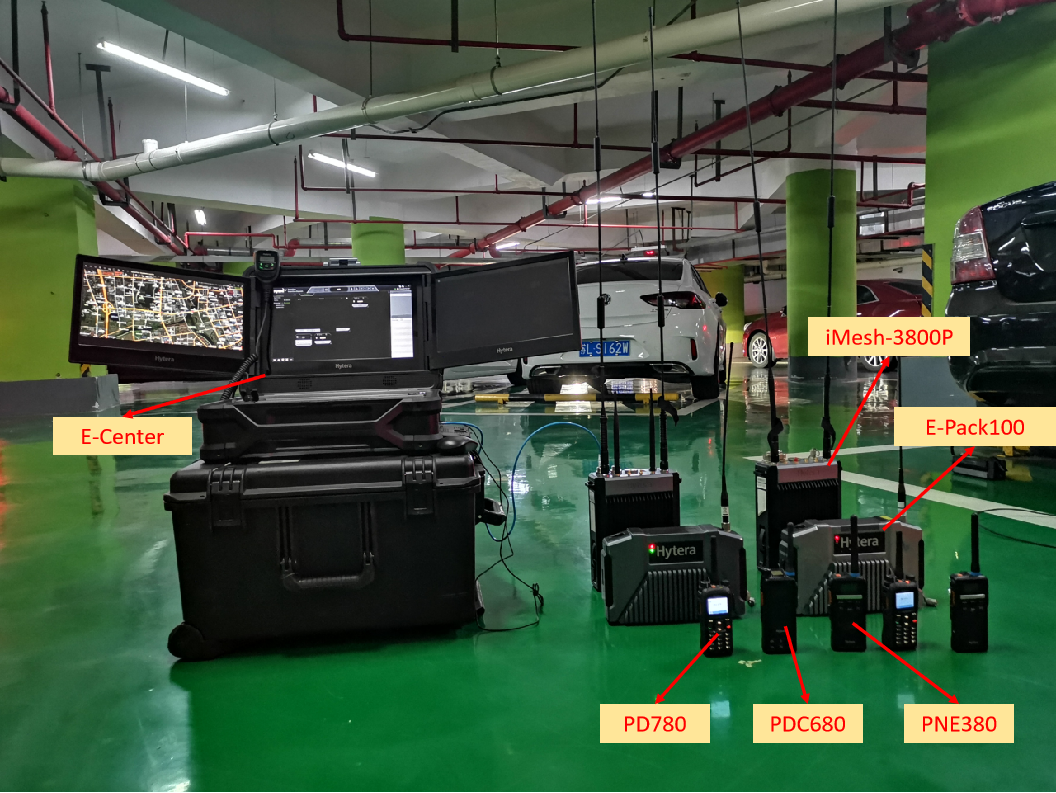

评测设备全家福

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

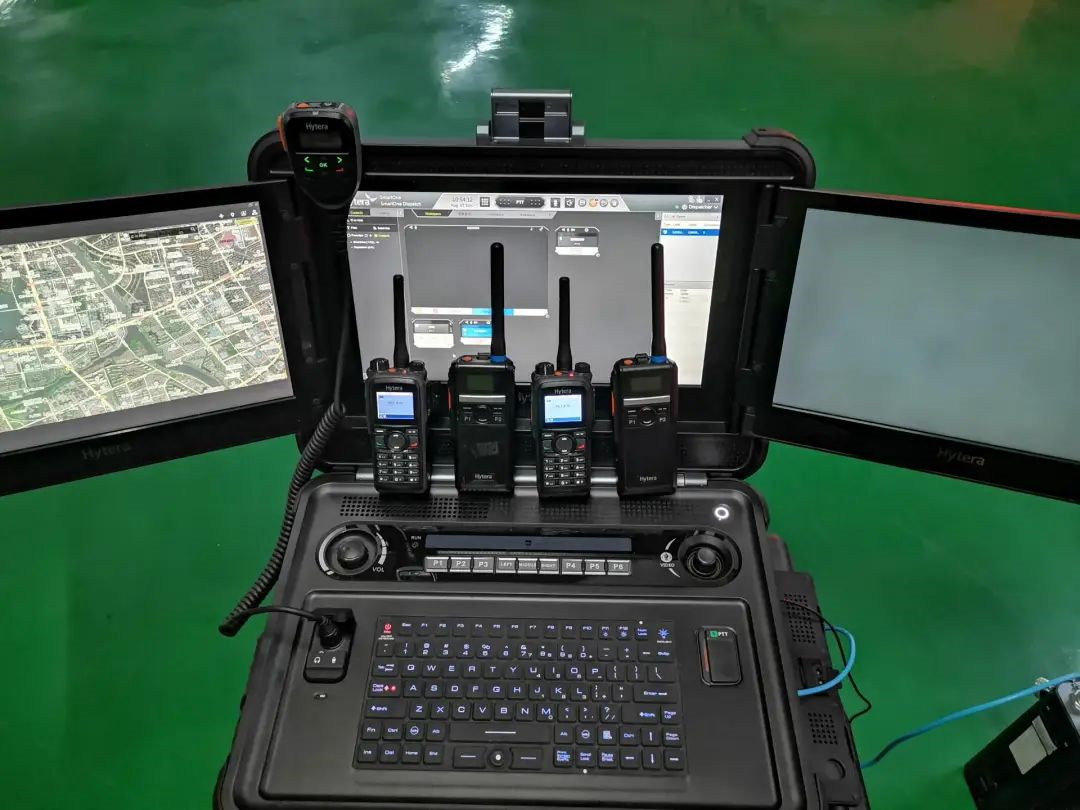

E-Center指挥箱

小编重点介绍下两款单兵设备:PNE380PDC680

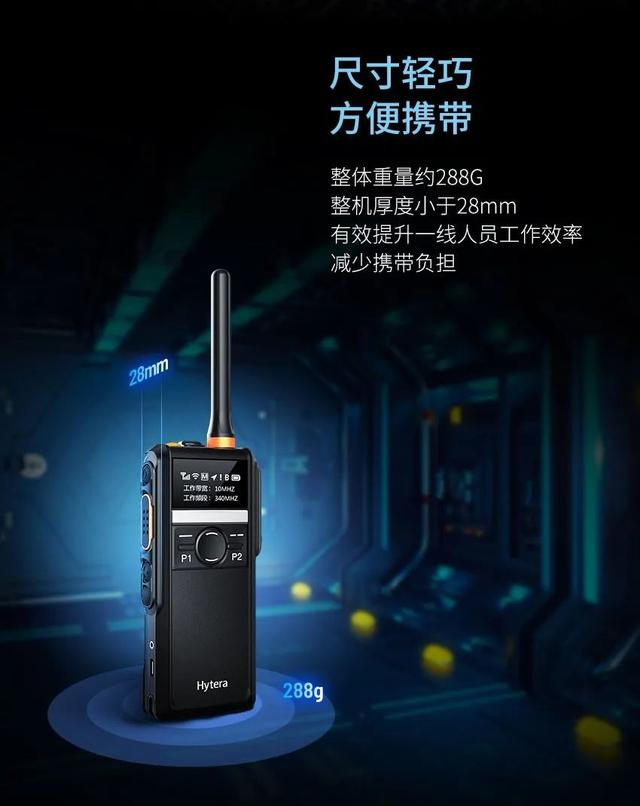

PNE380是基于海能达自主研发的国产宽带自组网终端,典型功耗小于3W,体积小、重量轻,整机重量约288g,相当于带了部手机;在各类应急救援场景中,救援人员不便携带大型设备或背负太重的背包类通信设备,PNE380可做为极佳的单兵通信装备选项。

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

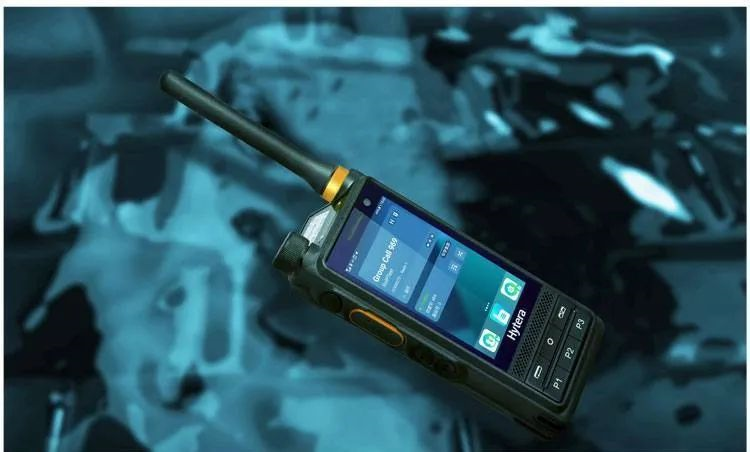

PDC680集对讲机和智能手机于一身,一台设备同时具有安卓智能手机功能和全部PDT集群业务,可满足关键语音通信、视频执法记录、音视频调度等多种需求,在本方案中既可接入PNE380iMesh-3800P的宽带网络,也可以接入E-pack100的窄带网络。同时支持与宽带终端和窄带终端互联互通。救援人员携带一台设备即可实现语音、视频等关键通信业务,大大减轻了一线作战人员的装备负担。

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结



三、商业停车场iMesh-3800P全域覆盖测试

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

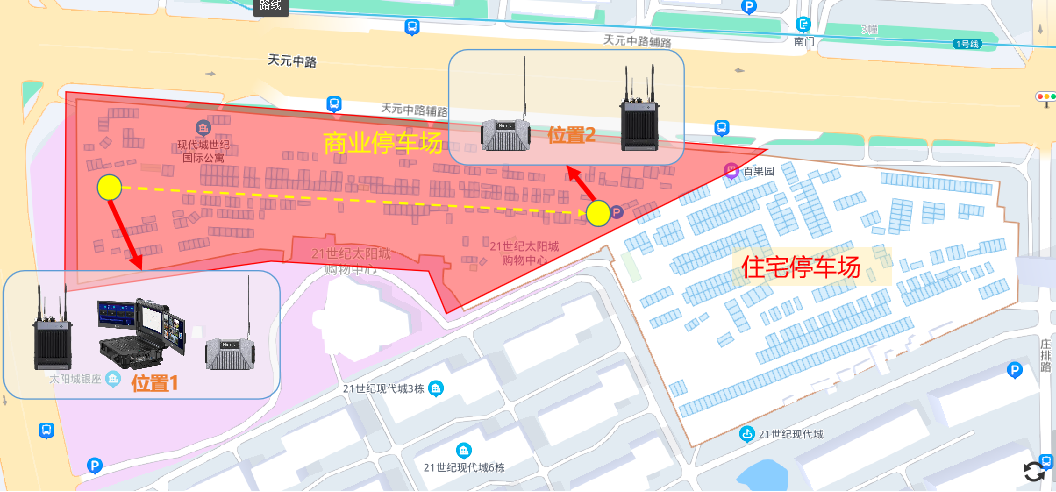

全域覆盖部署图

在商业停车场东西两侧,分别部署iMesh-3800P、E-pack100基站。停车场的顶部铺设有大量的金属管道,两个测试位置的沿途有大量混凝土支柱、墙体,停车位车辆也基本已经停满。这个场景对无线信号会产生较大的衰减



地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

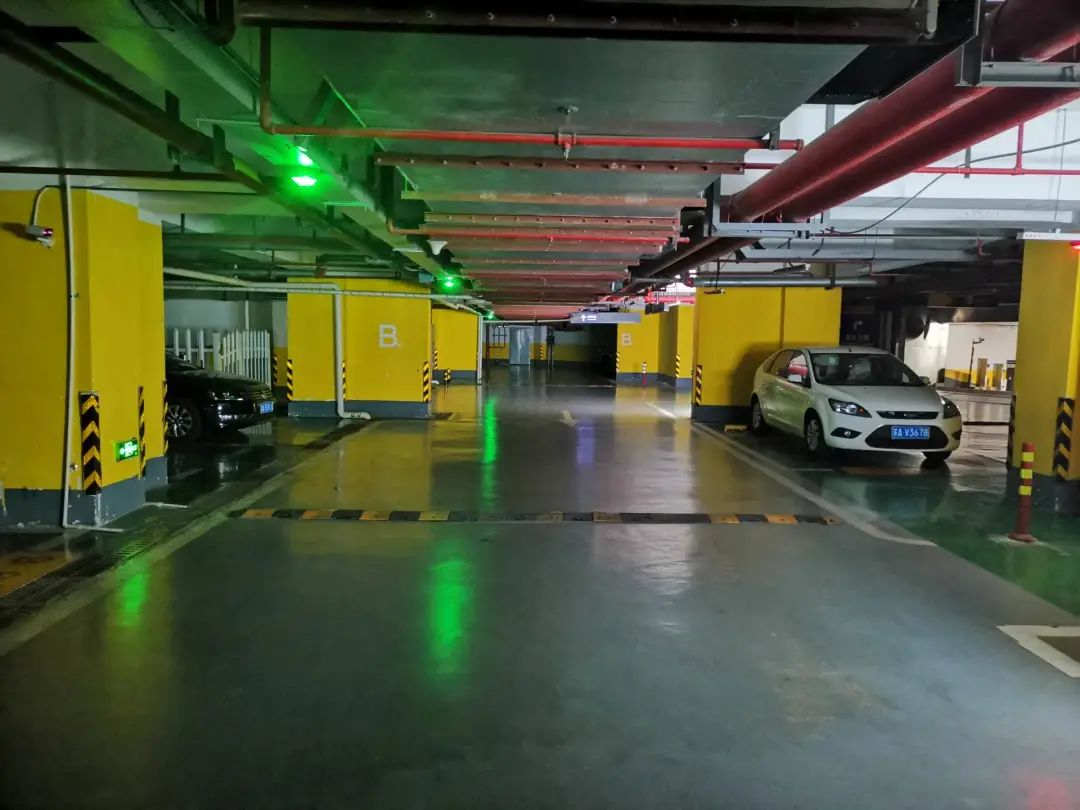

停车场内景

从指挥箱网管,获取两台Mesh基站的信号:-113dbm,4kbps,7;-114dbm,64kbps,6;可以看到停车场的环境对基站信号的干扰还是很明显的。

小编采用PDC680与指挥中心进行语音对讲和视频上拉操作,音质清晰洪亮,所上传视频清晰流畅,基本没有卡顿现像。整体表现令人满意,基本实现太阳城商业停车场区域的信号全覆盖,可满足应急场景停车场的应急救援音视频通信需求。

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

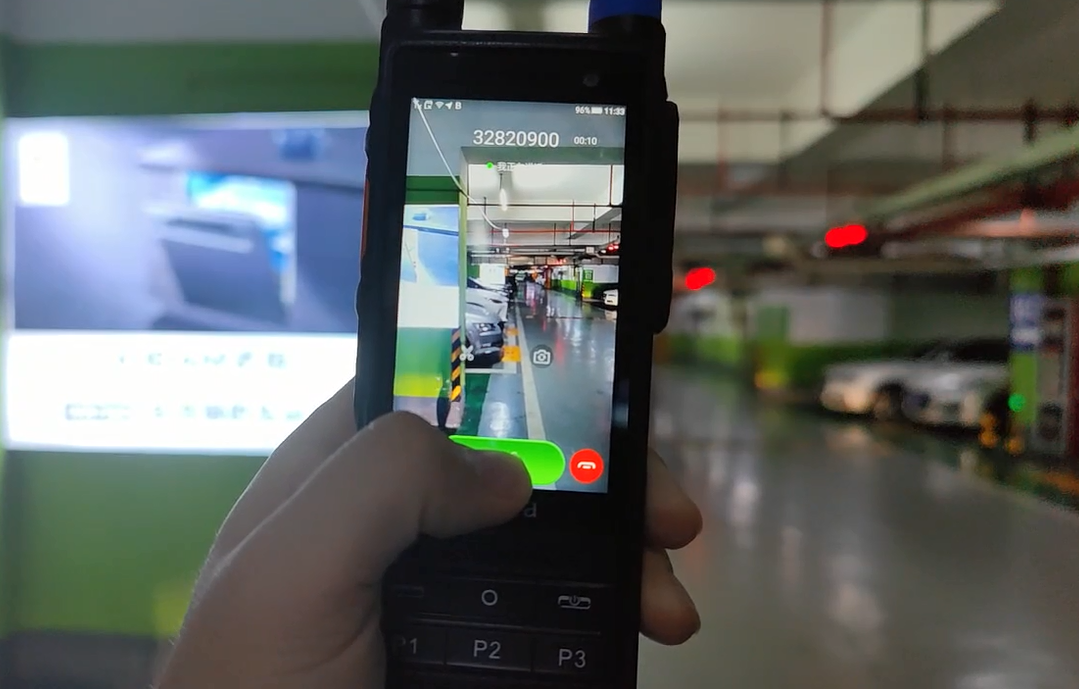

视频通联

四、PNE380单兵突进演练

实际救援场景,单兵需携带各类救援装备,负重较大;类似iMesh背负式基站,一般由专业通信单兵携带,实际作战人员只能携带更加轻便的手持式装备。

我们模拟实际救援场景单兵携带PNE380+PDC680的配置进行突进,由PNE380通过Mesh信号接入宽带基站iMesh网络,PDC680通过PNE380的WiFi信号接入宽带网络。

沿途在突进过程中保持与指挥中心持续通联,到达转角3号位置后,信号有明显减弱,但音视频通信仍然保持正常。最终步行到达住宅区停车场西南侧,PDC680仍然可与指挥中心保持正常通信。

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

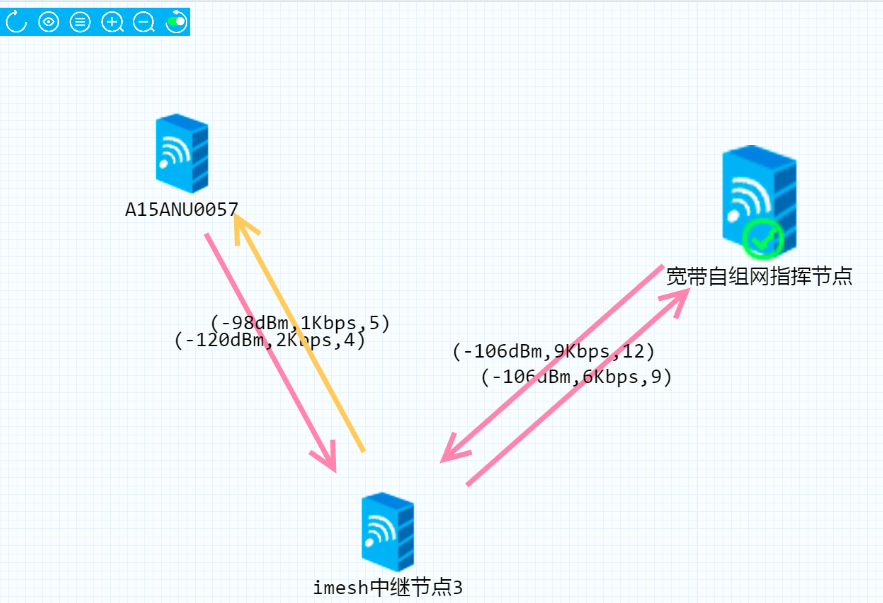

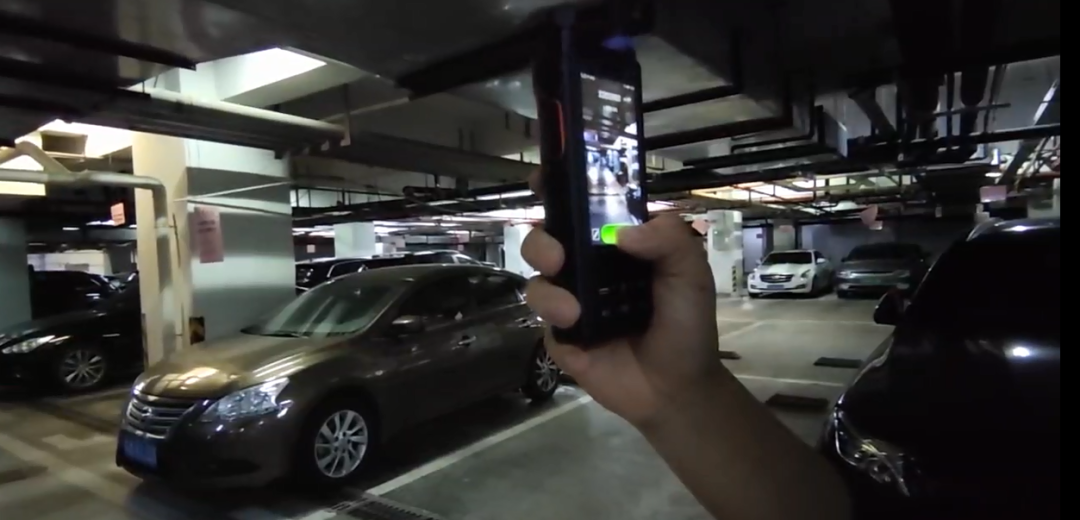

单兵突进拐角信号图

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

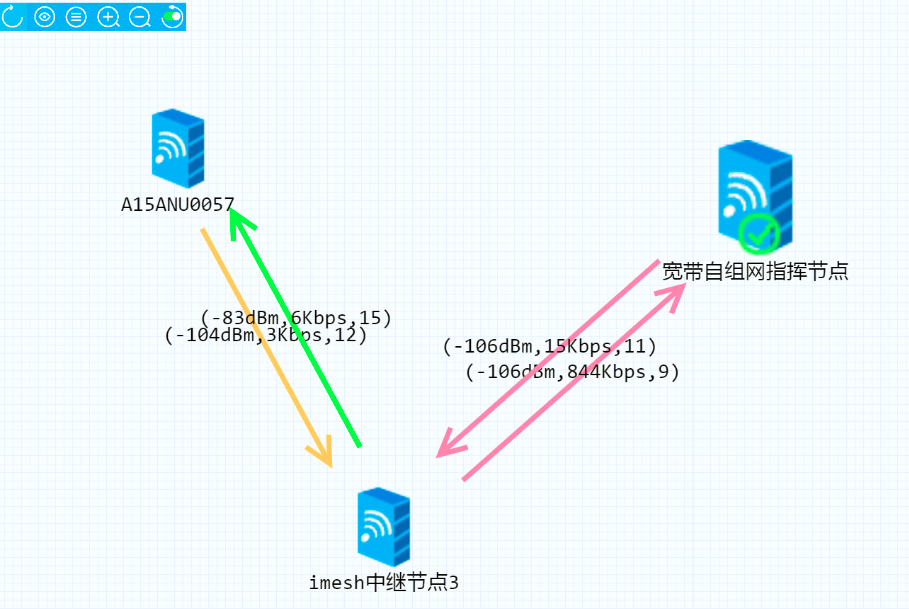

单兵突进终点信号示意图

经过测试,单兵通联效果成绩优秀。实际救援场景,情况复杂多变,往往需要多人协同作战,指挥中心需要实时了解协同作战人员各自的救援环境。我们在两个iMesh基站处,又启用了两台PDC760终端,与PDC680一起测试多路视频上拉的效果。

评测人员到达指定位置后,指挥中心分别上拉三台宽带终端的视频。均一次成功,各点位的视频清晰,流畅。同时三个点位可进行语音对讲协同。

五、地面与地下通联演练

实际救援场景,指挥所一般设置在地面,本次评测我们增加地面与地下通联的科目。在停车场入口处,部署指挥箱和基站。

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

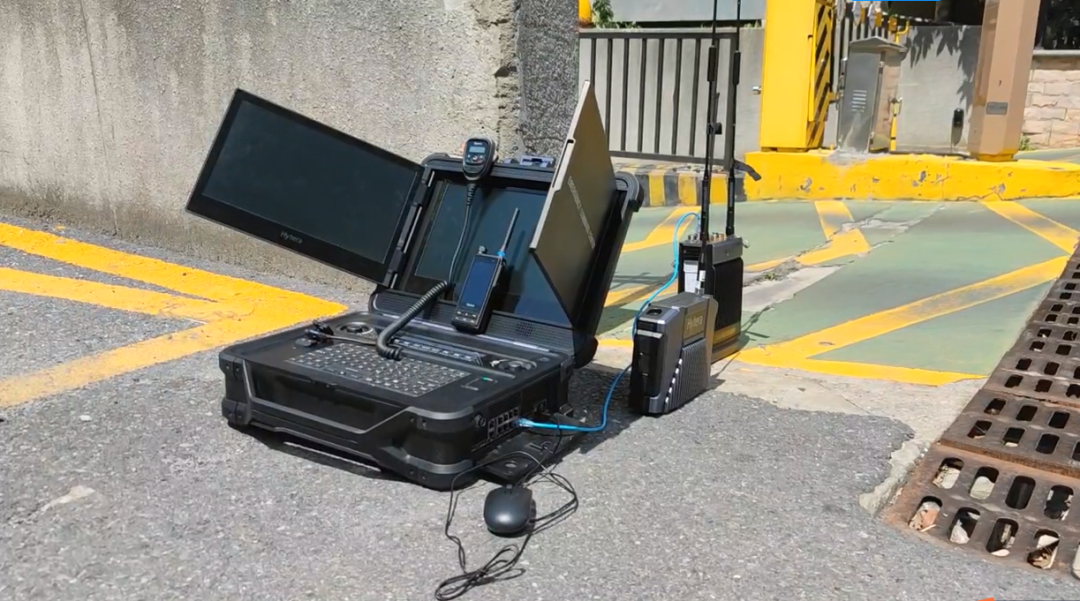

地面指挥所部署

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

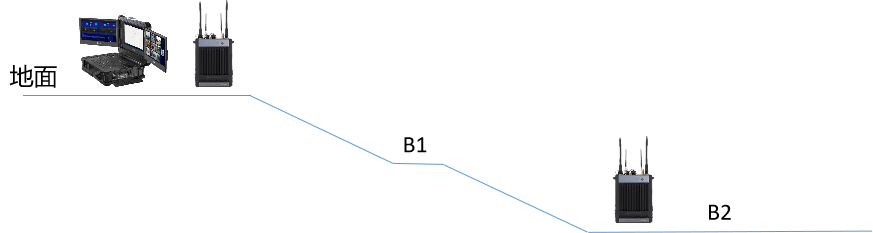

基站部署示意图

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

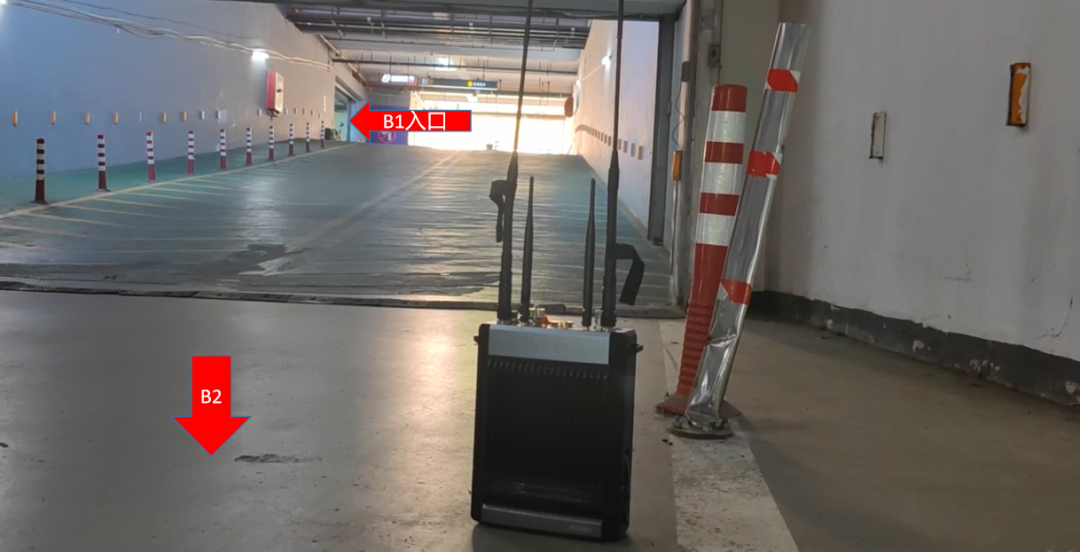

B2基站部署

此场景的入口,B1和B2没有转角,从地面到B2几乎是直线,通联毫无压力。实际演练,救援人员可以再通过携带PNE380的方式,继续在车库作业区域突进。可完美实现地下停车场场景应急救援地面指挥部与地下救援人员的音视频通信

地下空间复杂场景区域全覆盖,全穿透:海能达自组网应急通信装备评测总结

通联

六、小结

本次评测,模拟了地下停车场的应急救援场景,包括地面与地下通信、地下空间全域信号覆盖、单兵Mesh作业场景运动通信等地下救援的主要场景模拟。在复杂商业地下空间场景,实现区域全覆盖,全穿透。设备抗干扰能力表现突出,音视频通信质量优秀,尤其在宽带多视频演示中表现突出。海能达自组网应急通信方案是值得信赖的选择。
