海能达4G执法记录仪拒绝摇晃画面-真实还原事件始末

2022 年 03 月 21 日 作者: 海能达 新浪微博

众所周知,镜头防抖在拍摄画面中起着至关重要的作用。抖动的画面给用户带来的是眩晕的、不专业的体验,最致命的是重要信息的缺失。

海能达4G执法记录仪拒绝摇晃画面-真实还原事件始末

由此,市面上应运而生了几种“防抖新技术”。

整体来说,手机防抖技术主要分为两类:第一类是电子防抖,主要通过软件和人工智能,针对画面抖动进行拍摄方案优化和后期修复。第二类是物理防抖,主要通过可移动式的硬件,对机身震动进行光路补偿。

例如,这只鸡的鸡头就相当于取景的画面,鸡身就是你点按快门的时候抖动的设备,而鸡脖子就是浮动的防抖元器件,防抖元器件通过算法实时的抵消掉了鸡身带来的晃动,从而使取景画面变得平稳。

海能达4G执法记录仪拒绝摇晃画面-真实还原事件始末

(来源:疯狂机械控)

下面我们重点了解一下硬件层面上的物理防抖:

物理防抖技术的总体思路,都是通过陀螺仪侦测设备的抖动方向和幅度,计算需要补偿的位移量,然后通过硬件的轻微移动来完成实时补偿。根据可移动的硬件不同,它主要可以分成两个方向:一是OIS(镜头)防抖二是CCD(光电传感器)防抖

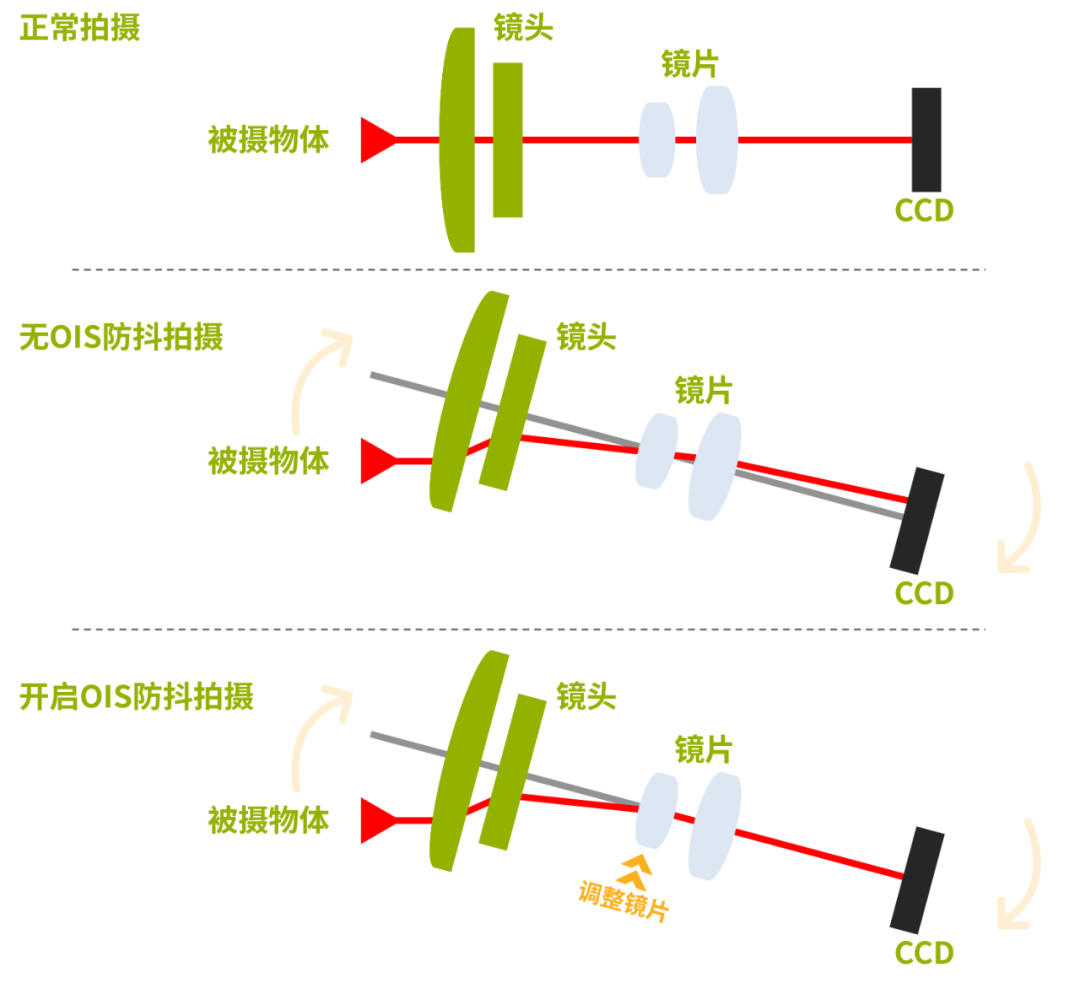

OIS的防抖原理是在镜片组中增加了使用磁力悬浮的镜片,当设备抖动时,会控制浮动镜片进行位移补偿。但是它的防抖幅度相对有限,且画面边缘会出现明显的模糊。

海能达4G执法记录仪拒绝摇晃画面-真实还原事件始末

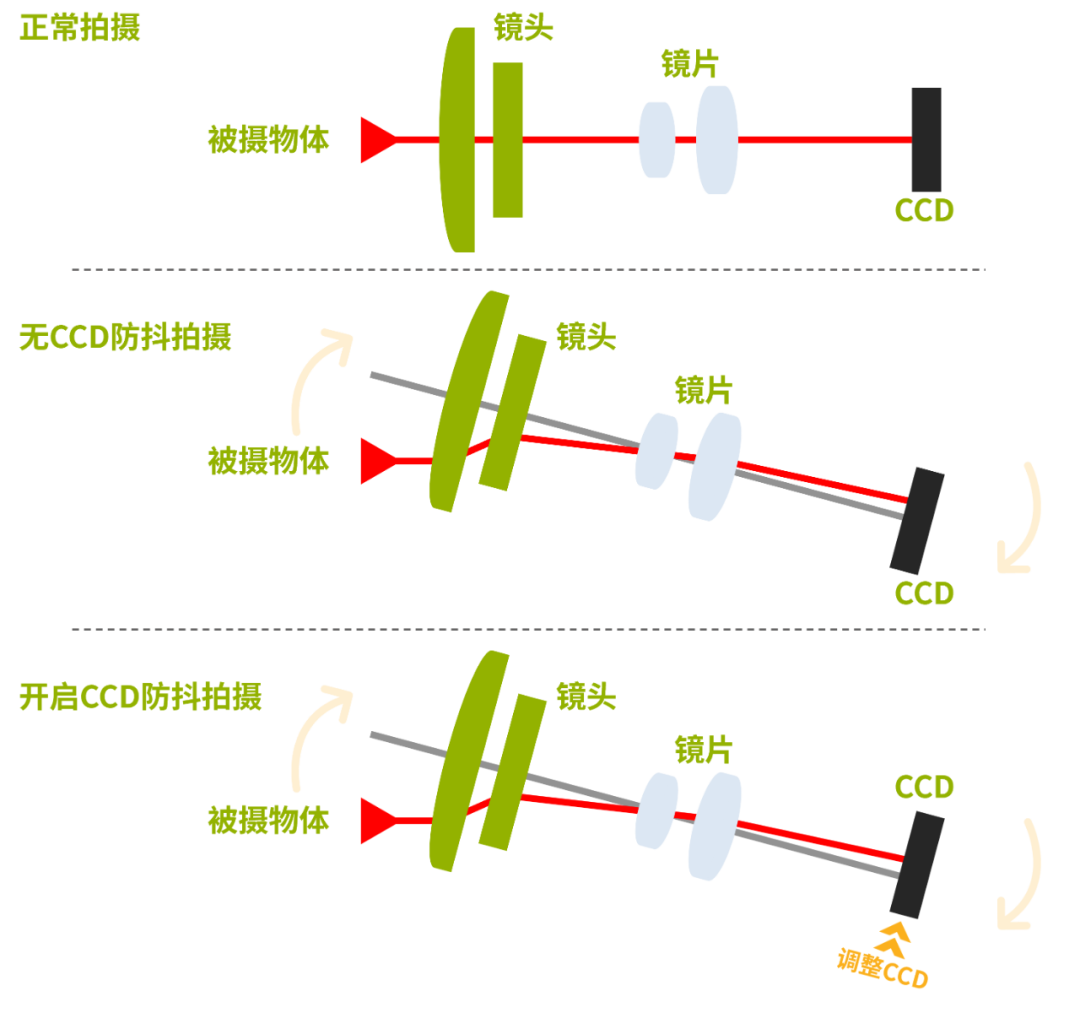

CCD防抖的原理是镜片不移动,而是把光电传感器安装在可以自由浮动的支架上,根据机身的抖动方向和幅度,来调整姿态进行补偿。这种结构能避免OIS结构对成像效果的影响,最多可实现5轴防抖(OIS仅2轴)。但是由于它的结构精密度高,且随着镜头由广角端拉到长焦端,它的防抖效果会越来越差。

海能达4G执法记录仪拒绝摇晃画面-真实还原事件始末

由此可见,无论是OIS还是CCD防抖,都有自身难以弥补的缺陷,防抖能力也有所不足,尤其是镜片与传感器的相对运动,会造成画面非中心区域的大范围画质损失。

海能达在镜头防抖方面做出了新突破,提出了“微云台防抖”解决方案,并推出了搭载该方案的全新重磅升级版4G执法记录仪——DSJ-HYTH7A1微云台防抖版。微云台防抖方案采用一体式镜头设计,内置微云台多轴防抖,通过精巧的双滚珠悬架设计,将镜头与传感器绑在一起,对整个模组做了防抖处理,运动时通过传感器自动补偿镜头倾斜角度,降低画面抖动。这样,微云台模组内部没有相对位移,无论怎样运动,边缘的画质都不会有损失,如同为整颗摄像头安装了云台三脚架。该设计同时也能获得更大的转动角度。以前困扰OIS防抖和CCD防抖的症结,全部都能迎刃而解。微云台可以实现5轴防抖,且防抖角度达到了正负3度以上,是传统OIS光学防抖的3倍。

海能达升级版4G执法记录仪——DSJ-HYTH7A1微云台防抖版,可以让用户从容应对各种复杂环境,拒绝摇晃画面,清晰还原事件真相。
